流化床在線水分測量方案MS-580
流化床沸騰干燥技術廣泛應用于醫藥、輕工、化工、食品、塑料、糧油、礦渣、制鹽、糖等行業的粉料顆粒狀物料的干燥、制粒、增濕等工藝環節。而流化床沸騰干燥技術應用過程中最難控制的就是在沸騰狀態下的實時水分監測。
如果能夠實時在線測量沸騰干燥過程中的物料的的水分含量，就可以依據其水分含量值實時的調整干燥設備的溫度、壓力、風量、加料量等變量，從而以高的效率達到最好的干燥和制粒效果。
但是由于流化床在運行過程中往往都是在密閉的空間，同時物料又是處在懸浮的流動狀態，目前還沒有一種理想的在線水分儀能夠很好的準確的對沸騰狀態的物料進行水分的在線檢測。

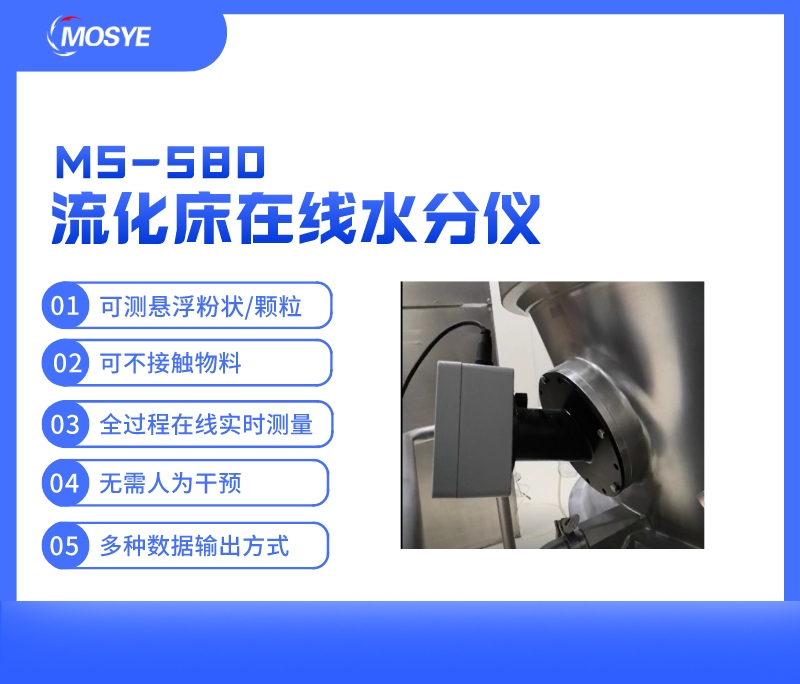

為此德國MOSYE公司潛心研究，終于開發了一款專門針對這種高溫、懸浮狀態的粉狀物料的在線水分測量設備：MS-580
系統解決方案的特點
1，專門針對懸浮狀態的粉狀、顆粒物料設計，全過程實時、在線檢測粉料的水分含量。
2，可不接觸物料、通過透明視鏡全程監測物料的水分含量。這樣過程監測設備不受衛生許可、防爆許可、溫度許可等條件限制。
3，獨特的近紅外測量技術，無濾鏡，無飛輪等可動易損部件。
4，測量過程不受被測物料的色度變化、成份變化影響，測量精度最高可達0.2%
5，監測過程全自動實現，無需人為干預。
6，多種數據輸出方式可選，方便上位機獲取水分測量值。
系統原理及組成
1、測量原理
采用獨特的近紅外測量技術，近紅外測量儀的光照系統發射出光，光照射在被測產品上，被測產品將吸收一部分近紅外光線，然后將其余的光反射回測量儀的光探測器內。這部分被吸收的光稱為吸收頻譜，該吸收頻譜和特定的成分含量，比如水分含量，具有線性關系。我們就利用這種線性關系，以專利的神經網算法，并結合沸騰干燥技術的過程控制特點，研制成獨特的產品結構和數據輸出，最后達到精確測量實測物料水分含量的目的。
2、系統組成
頻譜分析主機+LED近紅外光源探頭
技術參數
處理主機
系統：帶MS的微處理器
機殼：鋁：230*200*110MM
電源：100-220VAC
通訊接口：2xRS232或者1xRS232 1xRS485
環境：-20℃--+65℃
庫存溫度：-30℃--+85℃
信號輸出：2x4-20MA/4-20mA或1-5V
模擬信號輸入：4-20MA(用于高度測量控制啟停)
數字信號輸入：無源開關節點輸入，用于外部光電信號控制測量啟停
功耗：50VA
輻射標準：EN55011 Teil B
抗干擾：EN50082/1
安全指標：IEC 1010-1
近紅外光探測器
數量：1個
波長：940nm-1550nm（可調節和變化）
工作溫度：-20攝氏度--+60攝氏度
機箱：防水工業鑄鋁盒
信號線纜：RS232串口線
