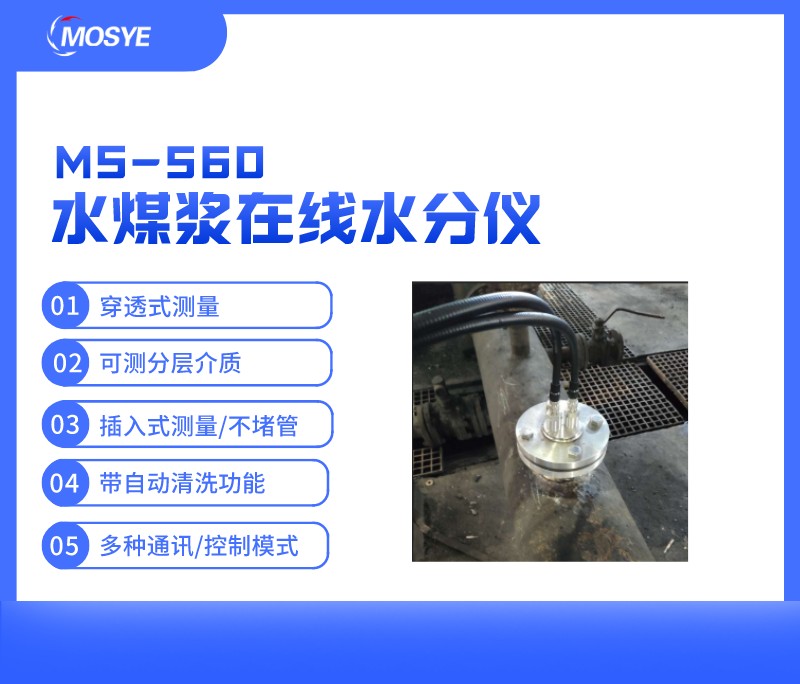

水煤漿在線水分測量解決方案MS-560
煤化工----水煤漿工藝
煤化工是指以煤為原料，經化學加工使煤轉化為氣體、液體和固體燃料以及化學品的過程。主要包括煤的氣化、液化、干餾以及焦油加工和電石乙炔化工等。煤化學加工過程。煤中有機質的化學結構，是以芳香族為主的稠環為單元核心，由橋鍵互相連接，并帶有各種官能團的大分子結構，通過熱加工和催化加工，可以使煤轉化為各種燃料和化工產品。
由煤運系統送來的原料煤干基（<25mm）或焦送至煤貯斗，經稱重給料機控制輸送量送入棒磨機，加入一定量的水，物料在棒磨機中進行濕法磨煤。為了控制煤漿粘度及保持煤漿的穩定性加入添加劑，為了調整煤漿的PH值，加入堿液。出棒磨機的煤漿濃度約65%，排入磨煤機出口槽，經出口槽泵加壓后送至氣化工段煤漿槽。煤漿制備首先要將煤焦磨細，再制備成約65%的煤漿。磨煤采用濕法，可防止粉塵飛揚，環境好。
水煤漿水分測量現狀
目前水煤漿水分測量主要靠人工取樣到實驗室烘干檢測，但是由于是人工操作，導致水分測量往往是滯后的，這對現場的生產工藝帶來不利影響。如何實現在線對水煤漿水分實時準確檢測是當今眾多生產廠家的一個難題。
MS-560是MOSYE公司專門為各種液體、漿體開發的一款接觸式在線微波水分、密度測量?jī)x。這款在線成份分析儀采用最新的硬件技術和獨特的專利算法結合數據模型結構，可實現寬量程高精度的功能。
MS-560微波水分儀測量水分儀的基本原理
微波是一種電磁波，這種電磁波在特定頻率范圍內對水分子十分敏感，當微波穿過含有水分子的物料時，水分子由于它的極性，會在電磁場中吸收能量。而被水分子吸收的這部分能量的特性和水分子含量保持著線性關系。因此我們可以通過測量這部分能量特性與水分子的線性關系加以數據模型和特殊算法就能得到被測介質中的含水量。
產品的優勢及獨特性
采用多頻譜微波專利技術，測量更加穩定。
穿透式測量，可以測量分層介質。
傳感探頭可耐高溫，耐高寒，耐腐蝕。特別適合嚴酷環境安裝使用。
插入式測量，不堵管?？蛇x分體結構也可選一體化結構。
可法蘭安裝也可螺紋安裝，可安裝在小管道中間，無需彎道安裝。可選自帶清洗裝置。
高可靠性：無任何可動部件和易損件，使用壽命長。
高精度；寬量程比。
多種通訊和控制模式可選，支持各種工業通訊協議通訊端口及組網方式。
可進行簡單自動控制和系統組態?？膳c其它智能設備成套或組網。
獨立式結構安裝便捷，不易損壞。
系統參數
主機
系統：帶MS的微處理器
機殼：鋁：200*140*90mm
電源：100-220VAC
通訊接口：RS485/232
環境：-20攝氏度--+85攝氏度
庫存溫度：-30攝氏度--+95攝氏度
信號輸出：4-20MA或1-5V
模擬信號輸入：4-20MA(用于PT100溫度傳感器)
微波天線
數量：兩個
標準：棒式傳感器
防護：不銹鋼材質，可按客戶要求采用特殊材料
